陶瓷封装技术为何成为半导体芯片封装的关键选择之一和芯片封装清洗介绍

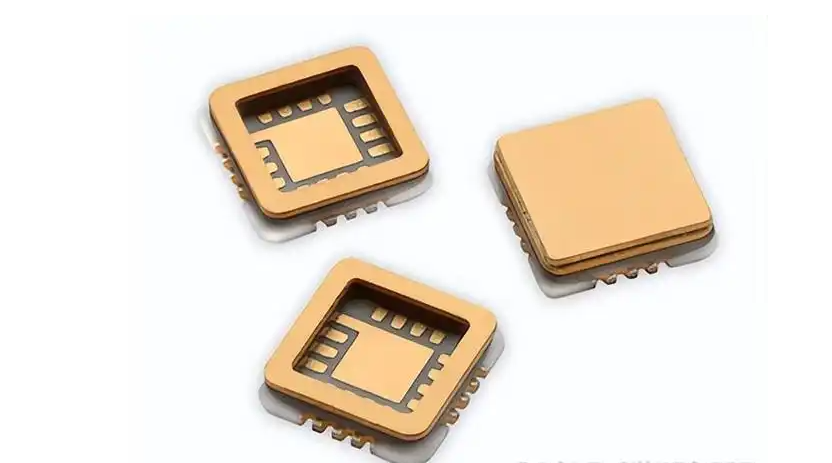

陶瓷封装技术凭借其独特的综合性能，已成为半导体芯片封装的关键选择之一，尤其在高功率、高频和高可靠性场景中占据重要地位。以下是其核心优势及应用驱动因素的分析：

一、卓越的热管理能力

1. 高导热性能
   陶瓷材料（如氮化铝AlN、氧化铝Al₂O₃）具有优异的热导率，能够快速导出芯片产生的热量。例如，AlN的热导率可达170-200 W/m·K，远超塑料封装材料（通常<1 W/m·K），有效解决第三代半导体（如SiC、GaN）功率器件的散热问题。

2. 低热膨胀系数
   陶瓷的热膨胀系数（CTE）与硅接近，减少封装过程中的热应力，避免芯片因温度变化导致的失效。

二、优异的电学性能

1. 高绝缘性与低介电常数
   陶瓷材料电阻率高达10¹⁴-10¹⁶ Ω·cm，显著抑制电磁干扰（EMI）和信号串扰，适用于高频、高速电路（如5G通信、AI芯片）。

2. 信号完整性保障
   低介电常数特性减少信号传输延迟，提升高频性能，满足先进封装对高密度互连的要求。

三、机械与环境适应性

1. 高强度与耐腐蚀性
   陶瓷材料硬度高（莫氏硬度9级）、抗冲击性强，可抵御极端环境（如高温、高湿、辐射），适用于航空航天、汽车电子等严苛场景。

2. 气密性保护
   陶瓷封装通过精密焊接或密封工艺实现气密性（水氧含量<10 ppm），防止芯片氧化或腐蚀，延长寿命。

四、先进封装技术需求驱动

1. 3D集成与异构集成
   陶瓷穿孔互连技术（TCV）支持高密度三维封装，通过垂直布线提升芯片间互联密度，解决硅通孔（TSV）漏电流和玻璃通孔（TGV）脆性问题。

2. 微波与高频应用
   陶瓷基板在微波器件中提供稳定介电性能，减少信号损耗，满足雷达、卫星通信等需求。

五、市场与技术趋势推动

1. 高性能计算需求激增
   AI、5G和自动驾驶推动高算力芯片发展，HBM（高带宽内存）与先进封装（如台积电CoWoS）依赖陶瓷材料实现高带宽与低延迟。

2. 国产替代与产能扩张
   国内企业（如国瓷材料、斯利通）突破陶瓷基板制备技术，推动进口替代，满足半导体产业对高端封装材料的需求。

总结

陶瓷封装技术通过热、电、机械性能的综合优势，成为高功率、高频和高可靠性半导体封装的首选方案。随着先进封装技术（如TCV、异构集成）的普及和AI算力需求的增长，其市场地位将进一步巩固。未来，陶瓷材料的轻量化、低成本化及与金属/塑料的复合封装技术将成为研究重点。

芯片清洗剂选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

合明科技运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。
