先进封装工艺与Chiplet技术分析

先进封装工艺的分类

定义

先进封装技术通过高密度互连和异构集成，突破传统封装限制，实现多芯片协同工作。

关键分类与趋势

1. 晶圆级封装（WLP）

• FOWLP（扇出型）：无需传统基板，成本低，适用于消费电子（如苹果A系列芯片）。

• FOPLP（面板级）：更大面板尺寸，成本更低，但互连密度低于FOWLP。

• 趋势：FOPLP在汽车电子中快速渗透（如特斯拉自动驾驶芯片）。

2. 2.5D封装

• 硅中介层（Interposer）：通过TSV和RDL实现高带宽互连（如台积电CoWoS，用于英伟达H100 GPU）。

• EMIB（嵌入式多芯片互连桥）：Intel Lakefield处理器采用，集成10nm计算单元与22nm I/O模块。

3. 3D封装

• TSV（硅通孔）：垂直互连，堆叠密度最高（如三星HBM3）。

• SoIC（系统级集成芯片）：台积电开发，支持10nm以下制程的晶圆级堆叠。

争议点

• 成本与良率：3D封装良率低于2.5D，但HBM等高带宽需求场景仍需其支持。

• 标准化：不同厂商的封装接口（如UCIe vs. CXL）尚未完全统一。

Chiplet技术的核心优势

定义

Chiplet将大芯片拆分为多个小芯片（Die），通过先进封装集成，实现性能与成本平衡。

关键优势

1. 良率提升：小芯片面积减少，缺陷概率降低（如AMD Zen3拆分CCX与I/O Die）。

2. 异构集成：混合制程（如5nm计算单元+28nm射频模块），满足差异化需求。

3. 设计复用：IP模块化加速开发周期（如华为鲲鹏920复用ARM核）。

4. 成本优化：避免先进制程光罩成本（如7nm SoC vs. 多个55nm Chiplet）。

数据支持

• 良率提升：小芯片良率比大芯片高30%（Omdia数据）。

• 市场规模：2035年Chiplet市场规模预计达570亿美元（CAGR 30%）。

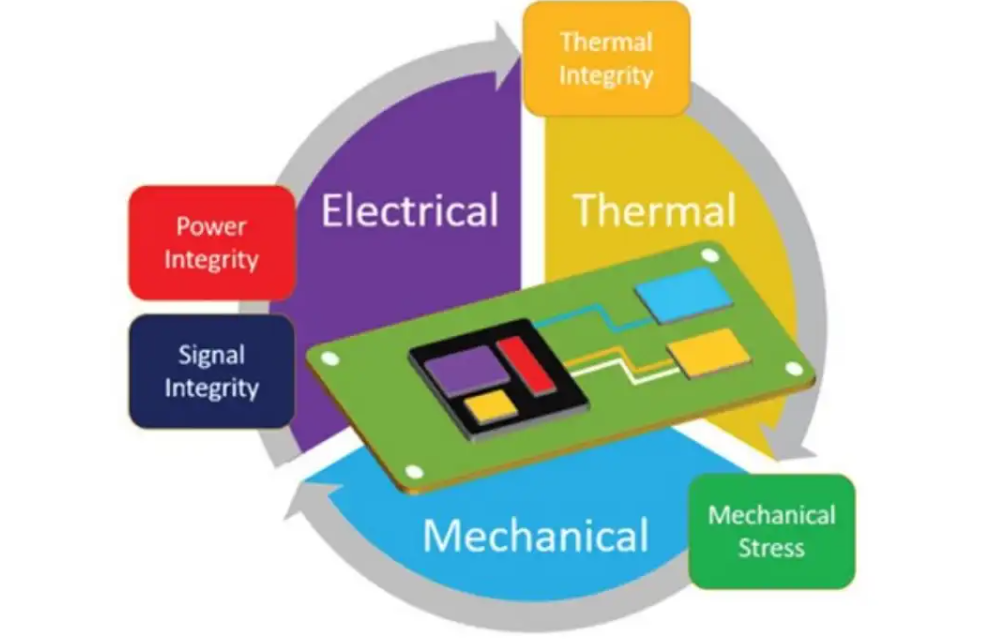

Chiplet的挑战与争议

主要挑战

1. 互连延迟：封装级信号传输速度低于单片集成（如CoWoS的互连延迟比SoC高10%）。

2. 热管理：多芯片堆叠导致热阻增加（如AMD 3DV-Cache需优化散热设计）。

3. 生态壁垒：IP授权、封装标准（如UCIe）尚未完全开放，依赖头部厂商主导。

争议点

• 性能天花板：部分场景（如手机AP）仍需先进制程，Chiplet仅作为补充。

• 长期成本：封装复杂度增加可能抵消制程成本优势（如台积电CoWoS单价超$1000）。

行业应用与案例

高性能计算（HPC）

• AMD Instinct MI300X：集成12个Chiplet（含HBM），算力密度超前代3倍。

• 英伟达H100：CoWoS封装+HBM3，单芯片显存带宽达1.5TB/s。

移动与AI芯片

• 苹果A16：FOWLP封装+3nm制程，兼顾性能与轻薄化。

• 特斯拉Dojo D1芯片：7nm制程+2.5D封装，支持EB级数据训练。

推荐资源

1. 《先进封装高密度互联推动键合技术发展，国产设备持续突破》（东吴证券）

• 分析键合技术对Chiplet的影响，覆盖国产设备进展。

2. AMD技术白皮书：3DV-Cache与Chiplet设计

• 实践案例详解，含性能测试数据。

3. 台积电CoWoS技术文档

• 2.5D封装技术细节与HBM集成方案。

简报

1. 技术分类：晶圆级（成本低）、2.5D（高带宽）、3D（堆叠密度）封装各有适用场景。

2. Chiplet优势：良率提升30%、异构集成、开发周期缩短，但需权衡互连延迟与热管理。

3. 生态挑战：IP授权碎片化、封装标准未统一，头部厂商主导（如UCIe联盟）。

4. 行业标杆：AMD MI300X（12 Chiplet）、英伟达H100（CoWoS+HBM3）定义HPC新标准。

5. 未来趋势：先进封装成本占比将超40%（Yole数据），国产设备（如长川科技）加速突破。

先进封装芯片清洗剂选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。
